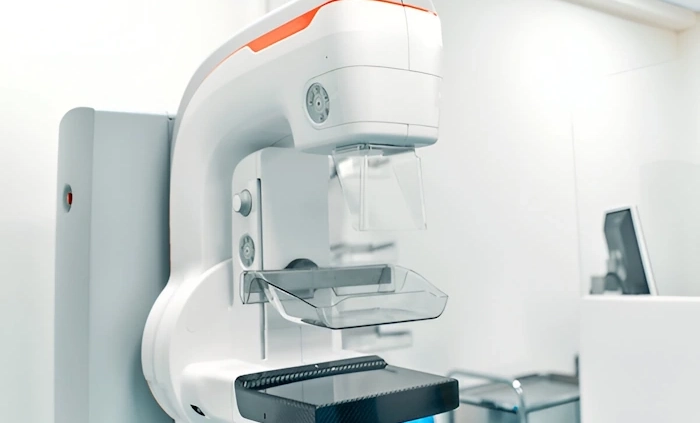

تعمیر دستگاه ماموگرافی

دستگاه ماموگرافی به‌عنوان یکی از اصلی‌ترین ابزارهای تشخیص زودهنگام سرطان پستان، نقش حیاتی در سیستم سلامت زنان ایفا می‌کند. تعمیر دستگاه ماموگرافی باید با حساسیت و دقت بالا انجام گیرد. این دستگاه با تولید تصاویر دقیق از بافت پستان، پزشکان را در تشخیص توده‌ها، کیست‌ها و دیگر ناهنجاری‌ها یاری می‌دهد. اما مانند هر دستگاه پزشکی دیگر، ماموگرافی نیز ممکن است دچار فرسودگی، خرابی یا کاهش دقت شود.

شرکت کارنو سرویس با سال‌ها تجربه در زمینه تعمیرات تخصصی تجهیزات تصویربرداری پزشکی، از جمله تعمیر دستگاه ماموگرافی، خدمات حرفه‌ای و مطمئنی را به مراکز درمانی و کلینیک‌ها ارائه می‌دهد. تیم متخصص این مجموعه با بهره‌گیری از دانش فنی روز و تجهیزات پیشرفته، آمادگی دارد تا در کمترین زمان ممکن، انواع مشکلات دستگاه ماموگرافی را تشخیص داده و رفع نماید.

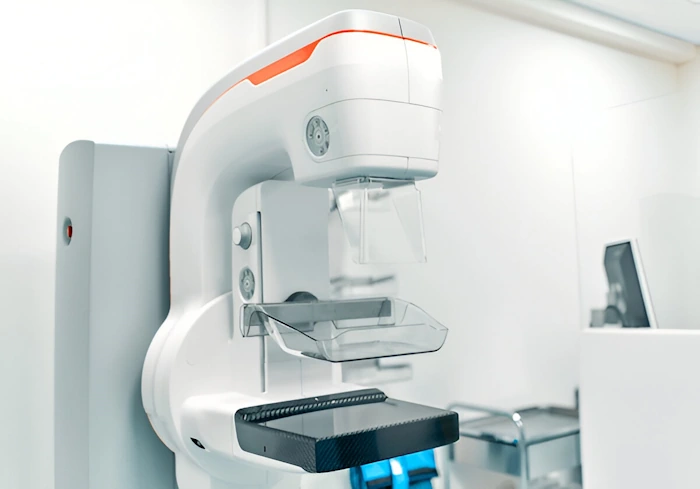

آشنایی با دستگاه ماموگرافی

ساختار، عملکرد و اجزای کلیدی دستگاه ماموگرافی

ماموگرافی یکی از دقیق‌ترین و رایج‌ترین روش‌های تصویربرداری پزشکی برای بررسی بیماری‌های پستان، به‌ویژه تشخیص زودهنگام سرطان سینه است. این روش از اشعه X با دوز پایین استفاده می‌کند و به‌طور خاص برای تصویربرداری از بافت‌های نرم و نسبتاً متراکم پستان طراحی شده است.

دستگاه ماموگرافی با بهره‌گیری از فناوری‌های نوین، تصاویری با وضوح بالا و کنتراست مناسب ارائه می‌دهد که امکان تشخیص ضایعات بسیار کوچک و تغییرات مشکوک را برای رادیولوژیست فراهم می‌کند. شناخت دقیق اجزای دستگاه ماموگرافی به ما کمک می‌کند تا عملکرد آن را بهتر درک کرده و در زمان نیاز، فرآیند عیب‌یابی یا تعمیرات دستگاه ماموگرافی را مؤثرتر انجام دهیم.

اجزای اصلی دستگاه ماموگرافی

دستگاه ماموگرافی از اجزای مکانیکی، الکترونیکی و نرم‌افزاری متعددی تشکیل شده است که هر کدام نقش بسیار مهمی در فرآیند تصویربرداری ایفا می‌کنند. در ادامه، اجزای اصلی این دستگاه را به‌طور کامل معرفی می‌کنیم:

۱. تیوب اشعه X (X-ray Tube)

قلب هر دستگاه ماموگرافی، تیوب اشعه X آن است. این قطعه با استفاده از ولتاژ بالا، الکترون‌ها را شتاب داده و پس از برخورد به هدف (آند)، پرتوهای X تولید می‌کند. پرتوهای حاصل باید دارای انرژی مناسب برای عبور از بافت سینه، اما با حداقل دوز تابشی باشند تا آسیبی به بیمار وارد نشود. تیوب در ماموگرافی معمولاً دارای طراحی خاصی است تا امکان تولید اشعه‌های یکنواخت با انرژی پایین‌تر فراهم گردد.

۲. کمپرسور سینه (Breast Compression Paddle)

کمپرسور یکی از اجزای مهم دستگاه است که در ظاهر ساده، اما از نظر فنی حیاتی است. وظیفه کمپرسور، فشردن سینه بین دو صفحه است تا ضخامت بافت کاهش یافته و کیفیت تصویر افزایش یابد. با کاهش ضخامت، نیاز به دوز اشعه کمتر می‌شود و نویز کمتری در تصویر ایجاد می‌گردد. همچنین فشرده‌سازی باعث توزیع یکنواخت بافت‌ها شده و امکان تشخیص بهتر توده‌های غیرطبیعی را فراهم می‌سازد.

۳. دتکتور تصویر (Image Detector)

دتکتورها بخش کلیدی در ثبت تصاویر هستند و بسته به نوع دستگاه ماموگرافی، می‌توانند از نوع آنالوگ (فیلم) یا دیجیتال (FPD – Flat Panel Detector) باشند. در دستگاه‌های مدرن، دتکتور دیجیتال جایگزین فیلم شده و مزایای بسیاری مانند وضوح بالاتر، سرعت پردازش بیشتر، قابلیت ذخیره‌سازی الکترونیکی، و کاهش دوز تابشی دارد.

۴. پنل کنترلی و نرم‌افزار تصویرسازی

اپراتور از طریق پنل کنترلی، کلیه تنظیمات لازم برای تصویربرداری را اعمال می‌کند. این پنل شامل صفحه‌کلید، دکمه‌های تنظیم زاویه بازو، میزان دوز تابشی، نوع عکس‌برداری (CC، MLO و …)، و نرم‌افزارهای مخصوص پردازش تصویر است. همچنین نرم‌افزار دستگاه امکان اصلاح تصویر، اندازه‌گیری‌ها، ذخیره‌سازی، چاپ و ارسال فایل به PACS را فراهم می‌سازد.

۵. بازوی مکانیکی و موتور حرکتی

بازوی مکانیکی وظیفه جابجایی دقیق و کنترل‌شده تیوب اشعه X و دتکتور را در محورهای مختلف برعهده دارد. این بازو توسط موتورهای الکتریکی یا پنوماتیک حرکت داده می‌شود و قابلیت تنظیم در زوایای مختلف را دارد تا بتوان تصاویر با نمای استاندارد از بافت سینه تهیه کرد. دقت در حرکت این بازو برای تهیه تصاویر قابل اعتماد بسیار ضروری است.

۶. سیستم تنظیم دوز اشعه (Automatic Exposure Control – AEC)

برای جلوگیری از تابش بیش از حد و در عین حال تضمین کیفیت تصویر، دستگاه‌های پیشرفته ماموگرافی از سیستم تنظیم خودکار دوز اشعه استفاده می‌کنند. این سیستم براساس ضخامت و تراکم بافت پستان، به‌صورت خودکار شدت و مدت تابش اشعه را تنظیم می‌کند. عملکرد صحیح این سیستم نه‌تنها به دقت تصویر کمک می‌کند بلکه از نظر ایمنی برای بیمار بسیار مهم است.

۷. مانیتور نمایش تصویر و چاپگر

دستگاه‌های ماموگرافی دیجیتال دارای مانیتورهای با کیفیت بالا هستند که تصویر سینه را به‌صورت آنی نمایش می‌دهند. در بسیاری از مراکز تصویربرداری، این تصاویر به‌طور مستقیم در سیستم‌های PACS ذخیره می‌شوند و پزشک از طریق مانیتورهای مخصوص پزشکی با رزولوشن بالا آن‌ها را بررسی می‌کند. در برخی مراکز، چاپگر پزشکی نیز به دستگاه متصل است تا نسخه چاپی از تصویر تهیه شود.

اهمیت تعمیر دستگاه ماموگرافی

تصاویر ماموگرافی باید کیفیت بالا و دقت فوق‌العاده‌ای داشته باشند. کوچک‌ترین خطا در کارکرد دستگاه می‌تواند باعث از دست رفتن علائم اولیه سرطان شود. برخی پیامدهای ناشی از خرابی یا عملکرد ضعیف دستگاه شامل موارد زیر است:

• تکرار مجدد تصویربرداری برای بیمار

• تأخیر در تشخیص بیماری

• افزایش احتمال نتیجه کاذب منفی یا مثبت

• سلب اعتماد بیماران به مرکز درمانی

• بروز خطرات ناشی از اشعه اضافی برای بیمار

انواع دستگاه ماموگرافی

شناخت نوع دستگاه برای انتخاب روش تعمیر دستگاه ماموگرافی اهمیت دارد:

1. ماموگرافی آنالوگ

• سیستم قدیمی با فیلم رادیولوژی

• کیفیت تصویر پایین‌تر نسبت به مدل‌های جدید

• مشکلات رایج: سوختن لامپ، خطای فیلم، نقص در موتور

2. ماموگرافی دیجیتال (FFDM)

• با استفاده از دتکتورهای دیجیتال تصویر را ثبت می‌کند

• کیفیت بالا و امکان پردازش دیجیتال

• حساس به نویز الکترونیکی و خرابی سنسورها

3. ماموگرافی ۳ بعدی (توموسنتز)

• تصاویر مقطعی با دقت بالا تولید می‌کند

• پیچیدگی بالا و نیاز به تعمیرات تخصصی‌تر

• گران‌قیمت‌ترین مدل ماموگرافی

مشکلات رایج در دستگاه ماموگرافی

برخی خرابی‌هایی که ممکن است در دستگاه ماموگرافی بروز کند عبارت‌اند از:

1. خطا در لامپ اشعه X

• کاهش شدت تابش

• گرم شدن بیش از حد تیوب

• صدای غیرعادی از تیوب

2. اختلال در کمپرسور پستان

• عدم حرکت فک‌ها

• گیر کردن کمپرسور

• کالیبراسیون نامناسب فشار

3. افت کیفیت تصویر

• نویز دیجیتال

• شکستگی سنسورها

• خرابی کابل‌های تصویر

4. خرابی در مکانیزم چرخش و بازوها

• لرزش هنگام حرکت

• گیر کردن در موقعیت خاص

• خطاهای مکانیکی موتور و سنسورها

5. مشکلات نرم‌افزاری

• قفل شدن نرم‌افزار تصویر

• خطا در ذخیره‌سازی یا ارسال به PACS

• ناسازگاری با سیستم‌های شبکه بیمارستانی

💼 مستندات فنی و ارورهای رایج در دستگاه‌های مختلف ماموگرافی

ارورهای رایج دستگاه‌های GE Senographe

• E134: خطا در سیستم فشار کمپرسور

• X-Ray Timeout: قطع عملکرد تیوب

ارورهای دستگاه Siemens Mammomat

• COLL FAIL: مشکل در کالیماتور

• GENERATOR COMM ERROR: خطای ارتباط با ژنراتور

ارورهای Hologic Selenia

• Generator Overheat

• Image Chain Malfunction

مستندسازی این خطاها و نگه‌داشتن گزارش تعمیرات قبلی برای سرعت بیشتر در تعمیرات بعدی ضروری است.

روش‌های عیب‌یابی تخصصی

تکنسین‌های حرفه‌ای از روش‌های مختلف برای تشخیص ایراد دستگاه استفاده می‌کنند:

• بررسی لاگ خطاها و کدهای هشدار

• آنالیز کیفیت تصویر با فانتوم مخصوص

• تست مکانیکی حرکت اجزا

• استفاده از مولتی‌متر، اسیلوسکوپ و ابزارهای دقیق

• تست دوز اشعه با دوزیمتر

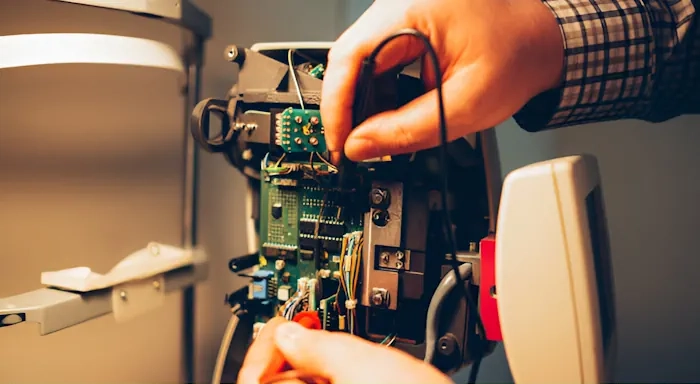

تعمیرات رایج و قطعات پرمصرف

برخی تعمیرات رایج شامل:

• تعویض تیوب اشعه X

• تعمیر کمپرسور یا موتور مکانیکی

• تعویض کابل‌های دیتا و پاور

• تعمیر یا تعویض بردهای پردازش تصویر

• تعویض پنل‌های کنترلی یا سنسورهای دیجیتال

اهمیت کالیبراسیون پس از تعمیر دستگاه ماموگرافی

پس از هرگونه تعمیر یا تعویض قطعه، دستگاه باید به‌طور دقیق کالیبره شود. کالیبراسیون صحیح، تضمین می‌کند که:

• دوز اشعه به‌درستی تنظیم شده باشد

• فشار کمپرسور استاندارد باشد

• کیفیت تصویر بهینه باشد

• عملکرد مکانیکی دقیق و ایمن باشد

نکات مهم در نگهداری پیشگیرانه

برای جلوگیری از خرابی‌های ناگهانی، نگهداری منظم دستگاه ماموگرافی اهمیت زیادی دارد:

• بررسی ماهانه سلامت کابل‌ها و اتصالات

• پاک‌سازی سیستم اپتیک و فیلترها

• تست کیفیت تصویر با فانتوم

• بررسی دمای کاری تیوب اشعه

• آپدیت نرم‌افزارها و سیستم‌عامل دستگاه

📚 آموزش کاربران برای کاهش نرخ خرابی

یکی از عوامل مهم در کاهش خرابی، آموزش صحیح اپراتور دستگاه است. آموزش‌هایی که باید در دوره‌های حضوری یا مجازی ارائه شود شامل:

• نحوه روشن و خاموش کردن اصولی دستگاه

• تشخیص علائم اولیه خرابی

• چک کردن روزانه فشار کمپرسور و دمای تیوب

• نحوه ذخیره، آرشیو و ارسال تصاویر به شبکه داخلی

مرکز آموزش شرکت کارنو سرویس، به‌صورت دوره‌ای برای مشتریان خود چنین آموزش‌هایی را ارائه می‌دهد.

🔒 مسائل ایمنی در زمان تعمیر دستگاه ماموگرافی

تعمیرکار دستگاه ماموگرافی باید اصول ایمنی زیر را رعایت کند:

• استفاده از لباس‌های محافظ در برابر اشعه

• خاموش‌سازی کامل سیستم پیش از باز کردن قطعات ولتاژ بالا

• دشارژ کامل خازن‌های دستگاه قبل از تست برد

• جلوگیری از شوک الکتریکی در زمان تست لامپ اشعه

• بررسی اتصالات زمین (Earth Connection) جهت جلوگیری از نشت ولتاژ

🔁 نقش نگهداری پیش‌بینانه در افزایش عمر دستگاه

یکی از روش‌های مهم برای کاهش هزینه‌های تعمیر، پیاده‌سازی برنامه نگهداری پیش‌بینانه (Preventive Maintenance) است. این برنامه شامل موارد زیر است:

• سرویس هر ۳ ماه یک‌بار شامل کالیبراسیون فشار و اشعه

• تعویض دوره‌ای باتری UPS و خازن‌های اصلی

• تست کارکرد سیستم AEC و ژنراتور اشعه

• بررسی ریز‌نقص‌ها قبل از تبدیل به خرابی جدی

دلایل انتخاب یک شرکت حرفه‌ای برای تعمیر دستگاه ماموگرافی

استفاده از خدمات تعمیر دستگاه ماموگرافی توسط افراد غیرحرفه‌ای می‌تواند باعث آسیب جدی به دستگاه یا کاهش دقت تصویر شود. شرکت‌های تخصصی مثل کارنو سرویس با ارائه:

• ضمانت کتبی خدمات

• استفاده از قطعات اورجینال

• تکنسین‌های آموزش‌دیده در زمینه برندهای معتبر (Hologic، GE، Siemens)

• کالیبراسیون کامل پس از تعمیر

• ارائه گزارش فنی مستند

امنیت و عملکرد پایدار دستگاه شما را تضمین می‌کنند.

معرفی خدمات شرکت کارنو سرویس در تعمیر دستگاه ماموگرافی

شرکت کارنو سرویس یکی از نام‌های معتبر در زمینه تعمیر و نگهداری تجهیزات تصویربرداری پزشکی است. در حوزه تعمیر دستگاه ماموگرافی، این شرکت خدمات زیر را ارائه می‌دهد:

• تعمیر دستگاه ماموگرافی فوری در محل

• نصب و راه‌اندازی دستگاه ماموگرافی

• سرویس‌های ماهیانه و سالیانه

• تأمین قطعات یدکی اصلی

• آموزش پرسنل بیمارستان برای استفاده و نگهداری صحیح

جمع‌بندی

تعمیر دستگاه ماموگرافی یک حوزه تخصصی و بسیار حساس است که نیاز به دانش فنی، تجربه عملی و تجهیزات دقیق دارد. با توجه به نقش حیاتی این دستگاه در تشخیص سرطان پستان، هیچ‌گونه ریسکی در نگهداری و تعمیر آن نباید پذیرفته شود.

در صورتی که مرکز درمانی شما نیاز به مشاوره، سرویس یا تعمیر دستگاه ماموگرافی دارد، کارنو سرویس با کادری مجرب و سابقه درخشان، آماده همکاری و پشتیبانی کامل است.
