تعمیر دستگاه سونوگرافی
دستگاه سونوگرافی یکی از ابزارهای مهم در حوزه تصویربرداری پزشکی می باشد که ممکنه دچار خرابی هایی شود. توی این مقاله به شکل کامل تعمیر دستگاه سونوگرافی و نکات تخصصی مربوط به تعمیرات دستگاه سونوگرافی را بررسی می کنیم.
کارنو سرویس با تکیه بر دانش فنی روز، تیم متخصص در حوزه تجهیزات تصویربرداری پزشکی ، و بهره‌گیری از قطعات اورجینال، خدمات تخصصی در زمینه تعمیر این دستگاه‌ها را در سراسر کشور ارائه می‌دهد.
چرا تعمیر دستگاه سونوگرافی اهمیت داره؟
وقتی دستگاه سونوگرافی از کار می‌افته یا خطا نشون می‌ده، تشخیص‌های پزشکی به خطر می‌افته. همین موضوع باعث شده که تعمیر دستگاه سونوگرافی نه‌تنها یه نیاز فنی، بلکه یه موضوع حیاتی توی روند درمان بیماران باشه. همچنین با توجه به هزینه بالای خرید دستگاه جدید، خیلی از مراکز ترجیح میدن روی تعمیرات دستگاه سونوگرافی تمرکز کنن تا هم در هزینه صرفه‌جویی بشه و هم زمان.
اجزای اصلی دستگاه سونوگرافی
قبل از اینکه به موضوع تعمیر دستگاه سونوگرافی بپردازیم، درک ساختار و اجزای کلیدی این دستگاه بسیار اهمیت دارد. دستگاه سونوگرافی از چند بخش مهم تشکیل شده که هر کدام نقش حیاتی در عملکرد کلی سیستم ایفا می‌کنند. آشنایی با این اجزا به کاربران و تکنسین‌ها کمک می‌کند تا در زمان خرابی، بهتر بتوانند منشأ مشکل را شناسایی و رفع کنند.
پروب یا ترنسدیوسر (Transducer):
شاید بتوان گفت مهم‌ترین و حساس‌ترین قطعه در دستگاه سونوگرافی، پروب آن است. این قطعه وظیفه ارسال و دریافت امواج صوتی اولتراسوند را دارد. امواج صوتی با فرکانس بالا به بدن وارد می‌شوند و پس از بازتاب از بافت‌ها، مجدداً به پروب بازمی‌گردند. پروب این داده‌ها را به سیگنال‌های الکتریکی تبدیل می‌کند که بعداً به تصویر تبدیل خواهند شد. انواع مختلفی از پروب‌ها وجود دارد؛ مانند خطی، کانوکس، فاز آرایه، اندوکاویتال و … که هرکدام برای کاربردهای خاص طراحی شده‌اند.
واحد کنترل و پردازش مرکزی (Main Console):
این بخش شامل پردازنده مرکزی، مادربرد، کارت گرافیک، سیستم عامل، حافظه RAM و فضای ذخیره‌سازی داخلی است. داده‌های دریافتی از پروب به این بخش منتقل می‌شوند و سپس از طریق الگوریتم‌های خاص پردازش و به تصویر تبدیل می‌گردند. همچنین در این واحد نرم‌افزارهایی نصب می‌شوند که مدیریت تصاویر، ذخیره‌سازی اطلاعات بیماران و تنظیمات دستگاه را ممکن می‌سازند.
مانیتور یا صفحه نمایش:
تصویری که توسط امواج صوتی تولید شده، روی مانیتور دستگاه نمایش داده می‌شود. مانیتورها در مدل‌های مختلف ممکن است LCD یا LED باشند و با اندازه‌های مختلف عرضه شوند. وضوح تصویر و سرعت پاسخ‌دهی نمایشگر، تأثیر مستقیمی بر دقت تشخیص پزشک دارد.

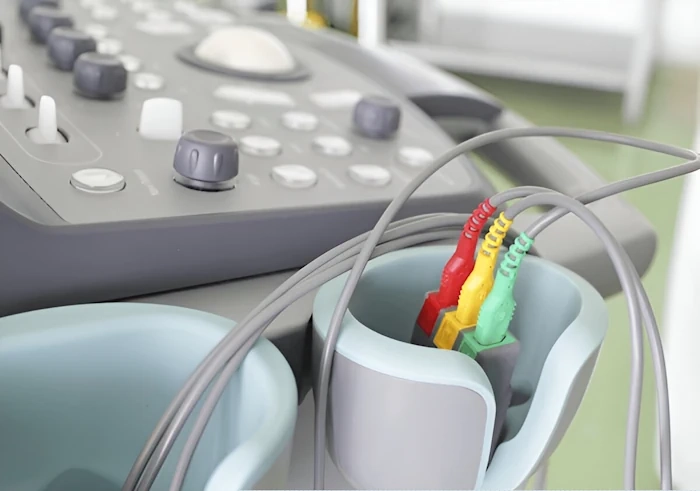

صفحه کلید و پنل کنترلی (Control Panel):
اپراتور یا پزشک از طریق صفحه کلید، ماوس یا دکمه‌های لمسی موجود روی پنل، با دستگاه ارتباط برقرار می‌کند. از طریق این پنل، می‌توان نوع پروب را انتخاب کرد، عمق تصویر را تنظیم نمود، مودهای مختلف تصویربرداری (مثل B-mode، Doppler، M-mode) را فعال کرد و بسیاری از تنظیمات تخصصی را اعمال نمود.
سیستم تغذیه برق و باتری اضطراری (Power Supply & UPS):
دستگاه‌های سونوگرافی برای عملکرد پایدار به تغذیه برق مناسب نیاز دارند. برخی از دستگاه‌ها مجهز به باتری پشتیبان یا UPS داخلی هستند که در صورت قطع برق، عملکرد سیستم را برای مدت کوتاهی حفظ می‌کنند تا دستگاه به درستی خاموش شود یا معاینه ناتمام تکمیل گردد.
سیستم خنک‌کننده (Cooling System):
مانند هر سیستم الکترونیکی دیگر، دستگاه‌های سونوگرافی نیز گرما تولید می‌کنند که باید به‌درستی دفع شود. این کار معمولاً توسط فن‌های داخلی یا سیستم خنک‌سازی پیشرفته انجام می‌شود. خرابی در این بخش می‌تواند منجر به داغ شدن بیش از حد سیستم و کاهش طول عمر قطعات الکترونیکی شود.
مشکلات رایج در دستگاه سونوگرافی
با توجه به استفاده گسترده از دستگاه سونوگرافی در کلینیک‌ها، بیمارستان‌ها و مراکز تصویربرداری، طبیعی است که خرابی‌هایی در طول زمان رخ دهد. شناخت مشکلات متداول در این دستگاه‌ها باعث می‌شود بتوان به موقع اقدام به تعمیر دستگاه سونوگرافی کرد و از خرابی‌های گسترده‌تر جلوگیری نمود. در ادامه به برخی از ایرادات پرتکرار و رایج اشاره می‌کنیم:
عدم نمایش تصویر یا وجود نویز و اختلال در نمایش:
این مشکل می‌تواند ناشی از خرابی پروب، اختلال در ارتباط داخلی دستگاه، مشکلات پردازش تصویر یا حتی نوسانات برق باشد. در بسیاری از موارد، آسیب فیزیکی به کابل پروب یا شکستگی در کانکتورها نیز منجر به چنین مشکلی می‌شود.
خرابی پروب سونوگرافی:
همان‌طور که گفته شد، پروب یکی از حساس‌ترین اجزای دستگاه است. آسیب به کریستال‌های داخل پروب، شکستگی پوشش بیرونی یا قطع شدن کابل از جمله مشکلات رایج هستند. در برخی موارد، پروب قابل تعمیر است اما در بسیاری از مواقع نیاز به تعویض دارد. تعمیر پروب سونوگرافی تخصص بالایی می‌طلبد و حتماً باید توسط کارشناسان حرفه‌ای انجام شود.خطاهای نرم‌افزاری یا هنگ کردن سیستم:
گاهی اوقات دستگاه هنگام بوت شدن بالا نمی‌آید یا در حین کار متوقف می‌شود. این ایرادات می‌توانند ناشی از اختلال در سیستم‌عامل، ویروسی شدن فایل‌ها، یا ناسازگاری درایورهای سخت‌افزاری باشند. به‌روزرسانی سیستم یا نصب مجدد نرم‌افزار می‌تواند مشکل را رفع کند.عدم شناسایی حافظه داخلی یا هارددیسک:
برخی دستگاه‌ها دارای هارد داخلی برای ذخیره تصاویر و اطلاعات بیماران هستند. در صورتی که این حافظه به درستی شناسایی نشود، امکان ذخیره‌سازی اطلاعات از بین می‌رود و حتی ممکن است فرآیند تصویربرداری نیز متوقف شود. این مشکل می‌تواند به دلیل خرابی کابل‌ها، ایرادات سخت‌افزاری یا مشکل در فایل سیستم باشد.صدای غیرعادی فن یا داغ شدن بیش از حد دستگاه:
عملکرد فن‌های خنک‌کننده برای جلوگیری از گرم شدن بیش از حد دستگاه حیاتی است. اگر فن‌ها دچار اختلال شوند یا مسیر تهویه مسدود شود، سیستم گرم شده و ممکن است منجر به خاموش شدن ناگهانی یا کاهش طول عمر قطعات شود. گاهی نیز صدای زیاد فن به دلیل تجمع گرد و غبار یا خرابی بلبرینگ‌هاست.اتصال ناپایدار پروب‌ها به دستگاه:
اگر اتصال پروب به درگاه مخصوصش به درستی برقرار نشود، دستگاه آن را شناسایی نمی‌کند و نمی‌توان تصویربرداری انجام داد. این مشکل معمولاً با تعویض کانکتور یا تمیزکاری سوکت‌ها برطرف می‌شود.
عیب‌یابی دستگاه قبل از تعمیر
برای هر نوع تعمیرات دستگاه سونوگرافی ، اولین قدم عیب‌یابی دقیق و حرفه‌ایه. مراحل پیشنهادی:
بررسی کابل‌ها و اتصالات
تست عملکرد پروب با دستگاه تستر
بررسی وضعیت نرم‌افزار و خطاهای نمایش‌داده‌شده
گوش دادن به صداهای غیرعادی از فن یا برد
چک کردن ولتاژهای داخلی و منبع تغذیه
تعمیر پروب؛ مهم‌ترین بخش تعمیر دستگاه سونوگرافی
پروب، قلب دستگاه سونوگرافیه. اگر این قسمت آسیب ببینه، کل تصویربرداری به مشکل می‌خوره. در بیشتر موارد تعمیر دستگاه سونوگرافی به خاطر خرابی پروبه. مشکلات رایج پروب:
قطعی کابل یا شکستگی
پارگی لایه محافظ
کاهش حساسیت یا سیگنال ضعیف
در چنین شرایطی تعمیرات شامل تعویض کابل، لحیم‌کاری مجدد، یا حتی بازسازی نوک پروب میشه. بعضی وقت‌ها هم نیاز به تعویض کامل پروب وجود داره.
تعمیر بخش‌های الکترونیکی دستگاه
در تعمیرات دستگاه سونوگرافی ، برد اصلی یا مادربرد یکی از حساس‌ترین قسمت‌هاست. دلایلی مثل نوسان برق، رطوبت، یا نفوذ گرد و خاک ممکنه باعث بشن برد دچار سوختگی یا اتصال کوتاه بشه. برای تعمیر این بخش:
اول با دستگاه تستر یا مولتی‌متر، اجزای روی برد بررسی میشه.
سپس قطعات معیوب مثل مقاومت، ترانزیستور یا آی‌سی تعویض میشن.
در صورت خرابی شدید، برد باید جایگزین بشه.
تعمیر مانیتور و نمایشگر
یکی دیگه از بخش‌های مهم در تعمیر دستگاه سونوگرافی ، مانیتوره. گاهی مشکل مربوط به خود پنل LCD هست و گاهی به برد تغذیه یا اینورتر. در تعمیرات:
کابل‌های LVDS بررسی میشن.
در صورت نیاز نور پس‌زمینه (Backlight) یا برد تغذیه تعمیر یا تعویض میشه.
مشکلات نرم‌افزاری هم ممکنه باعث اختلال در تصویر بشه.
به‌روزرسانی نرم‌افزار و فریم‌ور
نرم‌افزار دستگاه سونوگرافی مثل هر سیستم کامپیوتری دیگه‌ای ممکنه دچار باگ بشه. به‌روزرسانی نسخه‌ی سیستم یا فریم‌ور می‌تونه خیلی از مشکلات رو حل کنه. توی فرآیند تعمیرات دستگاه سونوگرافی، همیشه پیشنهاد میشه:
از نسخه رسمی نرم‌افزار استفاده بشه.
قبل از هر تغییری بک‌آپ گرفته بشه.
بروزرسانی توسط تکنسین مجرب انجام بشه.
نکات ایمنی در هنگام تعمیر دستگاه سونوگرافی
از میز آنتی‌استاتیک و دستبند ضدالکتریسیته استفاده کنین.
هرگز دستگاه رو در حالت روشن باز نکنین.
پروب باید با دقت بالا تمیز بشه و ضدعفونی بشه.
بعد از هر تعمیر دستگاه سونوگرافی باید عملکرد دستگاه کامل تست بشه.
نگهداری پیشگیرانه = کاهش نیاز به تعمیرات
یکی از توصیه‌های مهم به همه‌ی مراکز درمانی اینه که با انجام نگهداری منظم، احتمال خرابی رو به شدت کاهش بدن. مواردی که توی نگهداری مفید هستن:
استفاده از استابلایزر و محافظ برق
تمیزکاری منظم فیلترهای هوا و فن‌ها
چک کردن وضعیت سلامت پروب به‌صورت ماهانه
کالیبراسیون دوره‌ای دستگاه
با این اقدامات ساده، نیاز به تعمیر دستگاه سونوگرافی تا حد زیادی کم میشه.
نقش تکنسین متخصص در کیفیت تعمیرات
تعمیرات دستگاه سونوگرافی یه کار تخصصیه و هر کسی از پسش برنمیاد. اگه تعمیر به‌درستی انجام نشه، نه تنها مشکل حل نمیشه بلکه ممکنه دستگاه آسیب بیشتری ببینه. یه تعمیرکار خوب باید:
تجربه کافی توی مدل‌های مختلف دستگاه داشته باشه.
ابزارهای مناسب و دانش فنی به‌روز داشته باشه.
بتونه به درستی عیب‌یابی کنه و قطعات اصل استفاده کنه.
تفاوت تعمیر دستگاه رادیوگرافی با دستگاه سونوگرافی
در ظاهر شاید دستگاه رادیوگرافی و سونوگرافی هر دو جزء دستگاه‌های تصویربرداری پزشکی باشن، ولی ساختار فنی و نوع خرابی‌هاشون با هم فرق داره. نکات مهمی که در تعمیر دستگاه سونوگرافی باید بدونید:
دستگاه رادیوگرافی با اشعه X کار می‌کنه و اجزایی مثل تیوب اشعه، ژنراتور و کولیماتور داره.
تعمیرات دستگاه رادیوگرافی بیشتر به مشکلات ولتاژ بالا، تابش اشعه و خنک‌کننده‌ها مربوطه.
در مقابل، سونوگرافی با امواج صوتی کار می‌کنه و خرابی‌هاش بیشتر به پروب و سیگنال مربوط میشه.
جدول مقایسه‌ای مشکلات متداول در تعمیر دستگاه رادیوگرافی و سونوگرافی
| نوع خرابی | سونوگرافی | رادیوگرافی |
|---|---|---|
| خرابی منبع تغذیه | رایج | بسیار رایج |
| قطع ارتباط با پروب | بسیار رایج | وجود ندارد |
| ایراد در تیوب اشعه | ندارد | رایج |
| خطا در نمایش تصویر | رایج | رایج |
| اشکال در خنک‌کننده | معمولاً نه | رایج |
| نیاز به کالیبراسیون | هر ۶ ماه | هر ۳ تا ۶ ماه |
روش تست قطعات قبل از تعمیر
برای اینکه تعمیرات بی‌خطا انجام بشن، باید قطعات مشکوک قبل از تعویض تست بشن. تکنسین‌های حرفه‌ای تعمیرات دستگاه سونوگرافی از این ابزارها استفاده می‌کنن:
مولتی‌متر دیجیتال: بررسی اتصال کوتاه، قطعی مدارها، مقاومت‌ها و دیودها
تستر پروب: مخصوص سونوگرافی، برای بررسی سلامت سیگنال
اسیلوسکوپ: برای بررسی نویز و سیگنال در مدارهای آنالوگ و دیجیتال
کیت تست اشعه X: برای بررسی شدت و یکنواختی تابش در سونوگرافی
اگر این تست‌ها درست انجام نشن، ممکنه تعمیر بی‌نتیجه بمونه یا حتی به دستگاه آسیب بیشتری وارد بشه.
اشتباهات رایج در تعمیرات دستگاه سونوگرافی
بعضی اشتباهات در تعمیرات، نه تنها خرابی رو درست نمی‌کنن بلکه ممکنه منجر به آسیب دائمی به دستگاه بشن:
استفاده از قطعات غیراصلی
بای‌پس کردن فیوزها و مدارهای حفاظتی
به‌روزرسانی نرم‌افزار بدون رعایت نسخه‌ها
لحیم‌کاری با دمای بالا یا ابزار نامناسب
تعمیر بدون دشارژ کردن خازن‌ها (در رادیوگرافی خطرناک!)
یادآوری می‌کنیم که تعمیر دستگاه سونوگرافی یه تخصص واقعیه و نیاز به مهارت، ابزار مناسب و تجربه بالاست.
بهترین برندهای دستگاه و تفاوت تعمیرات هرکدوم
بسته به برند دستگاه، روش‌های تعمیر هم متفاوت میشن. اینجا چند برند معروف رو بررسی می‌کنیم:
Mindray: در مدل‌های جدید، خطاهای نرم‌افزاری زیاده و آپدیت نقش مهمی داره.
GE Healthcare: قطعات گرون‌ترن ولی مستندات فنی بیشتری برای تعمیر وجود داره.
Samsung Medison: معمولاً بردهای خاص داره که تعمیرشون نیاز به قطعات سفارشی داره.
Siemens: تعمیر دستگاه سونوگرافی از این برند نیاز به مجوز یا دسترسی به نرم‌افزارهای خاص داره.
پس توی تعمیرات دستگاه رادیوگرافی باید حتماً برند دستگاه رو در نظر گرفت.
قراردادهای سرویس و نگهداری
بسیاری از مراکز درمانی برای کاهش هزینه‌های احتمالی، با شرکت‌های خدماتی قرارداد تعمیر و نگهداری امضا می‌کنن. مزایای این روش:
هزینه ثابت ماهیانه به جای هزینه‌های ناگهانی
تعمیر فوری در صورت خرابی
چکاپ منظم دستگاه
کاهش نیاز به خرید دستگاه جدید
اگه شما هم مسئول تجهیزات یه مرکز درمانی هستید، داشتن یه قرارداد خدمات تعمیرات دستگاه سونوگرافی می‌تونه خیالتون رو راحت کنه.
اهمیت مستندسازی در تعمیر دستگاه سونوگرافی
یکی از موارد مهم و حرفه‌ای در تعمیر دستگاه سونوگرافی ، ثبت دقیق همه اقداماتیه که روی دستگاه انجام میشه. این کار کمک می‌کنه تا در مراجعات بعدی، اطلاعات دقیقی از سابقه تعمیرات در دست باشه. مواردی که باید ثبت بشن:
تاریخ و زمان تعمیر
نام تکنسین
قطعات تعویض‌شده
نرم‌افزار یا فریم‌ور نصب‌شده
وضعیت دستگاه بعد از تعمیر
آموزش تعمیر دستگاه سونوگرافی ؛ از کجا شروع کنیم؟
اگه می‌خواید به عنوان یه تکنسین وارد حوزه تعمیرات دستگاه سونوگرافی بشید، پیشنهاد میشه این مسیر رو طی کنید:
گذروندن دوره‌های تخصصی تعمیر تجهیزات پزشکی
یادگیری اصول برق و الکترونیک
آشنایی با مدارهای ولتاژ بالا
کارآموزی در شرکت‌های معتبر
دریافت گواهی‌نامه فنی حرفه‌ای یا بین‌المللی
با این مسیر، نه‌تنها می‌تونید وارد بازار کار بشید، بلکه می‌تونید خدمات حرفه‌ای به مراکز درمانی ارائه بدید.
جمع‌بندی نهایی
تعمیر دستگاه‌های تصویربرداری پزشکی، مخصوصاً تعمیر دستگاه سونوگرافی، از اون دسته کارهاییه که نمیشه با سهل‌انگاری بهش نگاه کرد. این دستگاه‌ها هم ابزار تشخیص بیماری هستن و هم سرمایه‌های ارزشمند مراکز درمانی. پس:
نگهداری منظم داشته باشید
تعمیر رو فقط به افراد مجرب بسپارید
قطعات اورجینال استفاده کنید
سابقه تعمیرات رو مستندسازی کنید
با این کارها می‌تونید خیال خودتون و تیم درمانی رو از بابت کارکرد درست دستگاه راحت کنید.
نتیجه‌گیری
در نهایت، همون‌طور که دیدیم، تعمیر دستگاه سونوگرافی فقط یه کار فنی ساده نیست. این فرآیند نیاز به تخصص، دقت، ابزار مناسب و تجربه داره. اگه به‌موقع و اصولی به تعمیرات دستگاه سونوگرافی بپردازیم، هم عمر دستگاه‌هامون بیشتر میشه و هم از صرف هزینه‌های گزاف جلوگیری می‌کنیم.
پس همیشه سعی کنین تعمیر رو به متخصص واقعی بسپارید و با نگهداری منظم، کارایی دستگاه‌هاتون رو حفظ کنین.
